Vediamo ora la condizione più comune di un involucro disperdente di classe inferiore a B.

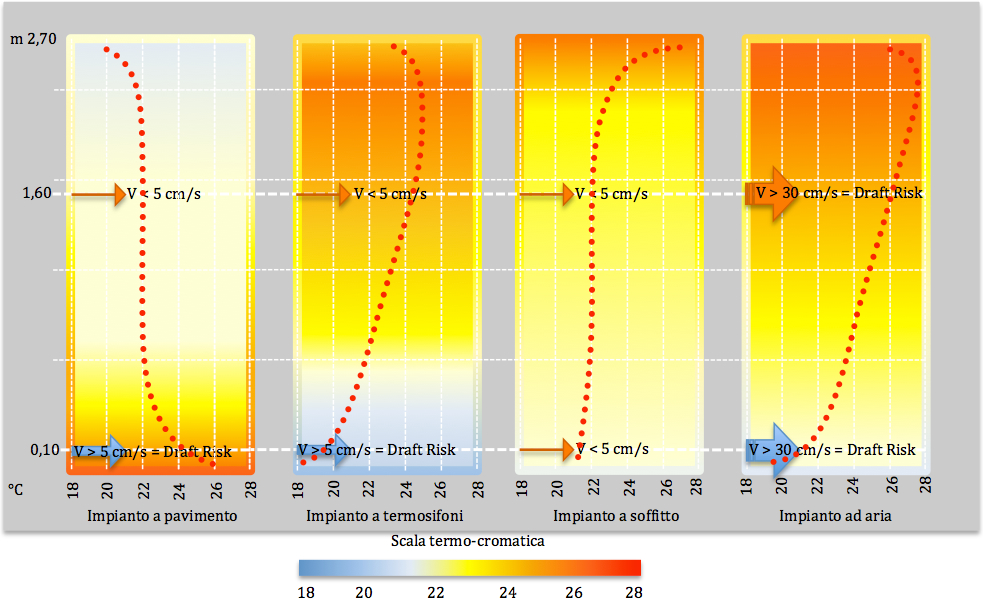

Fase Riscaldamento

Innanzitutto è possibile notare come i due sistemi di tipo radiante diffuso (pavimento e soffitto) sono quelli che presentano i profili verticali dell’aria più regolari e costanti, in particolare quello a soffitto. L’impianto a pavimento presenta però un andamento meno omogeneo nella parte più bassa con un incremento della temperatura, sia radiante che delll’aria, man mano che si scende. Questa caratteristica è di solito vista come un vantaggio ma in realtà presenta i seguenti problemi:

Può scaldare troppo i piedi.

Può favorire la formazione di correnti d’aria discendenti in prossimità di muri esterni e vetrate con conseguente Draft Risk.

Non si tratta di disagi eccessivi ma negli edifici scarsamente isolati possono manifestarsi con più evidenza.

Gli impianti a termosifone o ad aria sono quelli che determinano la maggiore stratificazione e disomogenità, peraltro anche di tipo orizzontale (non illustrata negli schemi). Quello ad aria inoltre è quello che presenta il maggiore Draft Risk.

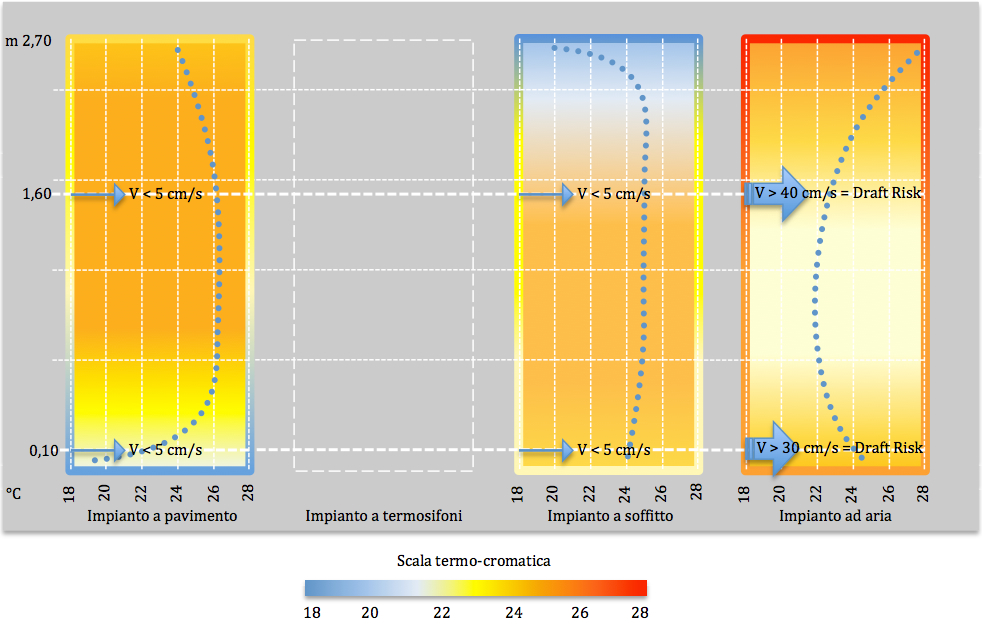

Fase raffrescamento

Questa fase è in grado di fornire risultati efficaci sono con gli impianti a soffitto e con quelli ad aria. Gli impianti a pavimento possono pure fornire dei buoni risultati ma solo in certe condizioni, prevalentemente del settore residenziale, con carichi termici non troppo elevati mentre gli impianti a termosifoni sono esclusi da questa funzionalità.

Osservando il raffrescamento a pavimento è possibile notare come la zona in basso presenti anche una temperatura inferiore e quindi una disomogeneità verticale della zona occupata simile a quella che presenta nella fase riscaldamento.

Estremamente regolare è invece il profilo di temperatura del raffrescamento a soffitto mentre al contrario si può osservare l’elevata disomogeneità dell’impianto ad aria. Quest’ultimo è caratterizzato inoltre da un elevato livello di Draft Risck, in particolare a livello della testa/collo.
